工法概要METHOD
●特徴
- ●下水道施設（処理場、ポンプ場、管きょ、マンホール）で使用可能
- ●JS防食技術マニュアルD種、C種に適合
- ●耐薬品性、耐硫酸性、耐有機酸性を有するエポキシ樹脂を使用
- ●構成材にリサイクル資源である汚泥焼却灰を使用
- ●高湿度・高湿潤環境下での施工が可能
- ●足掛け金物を撤去しないで施工が可能
●概要

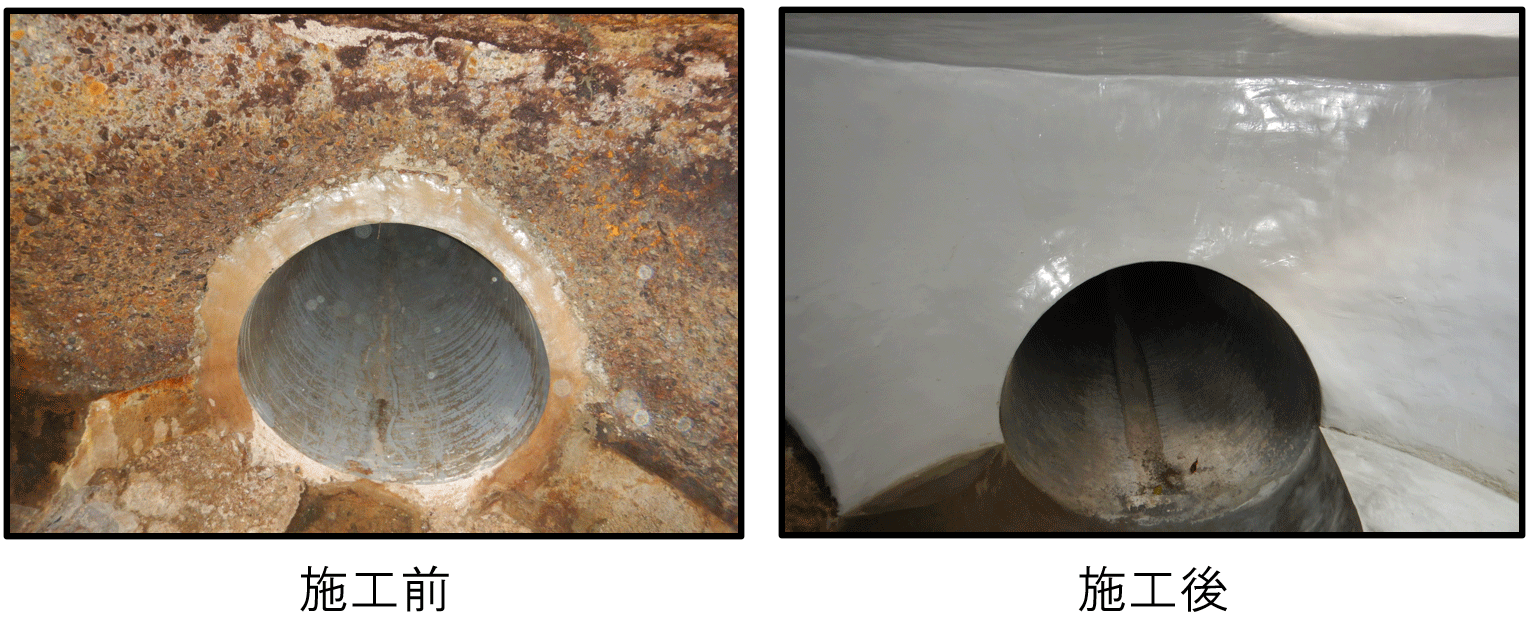

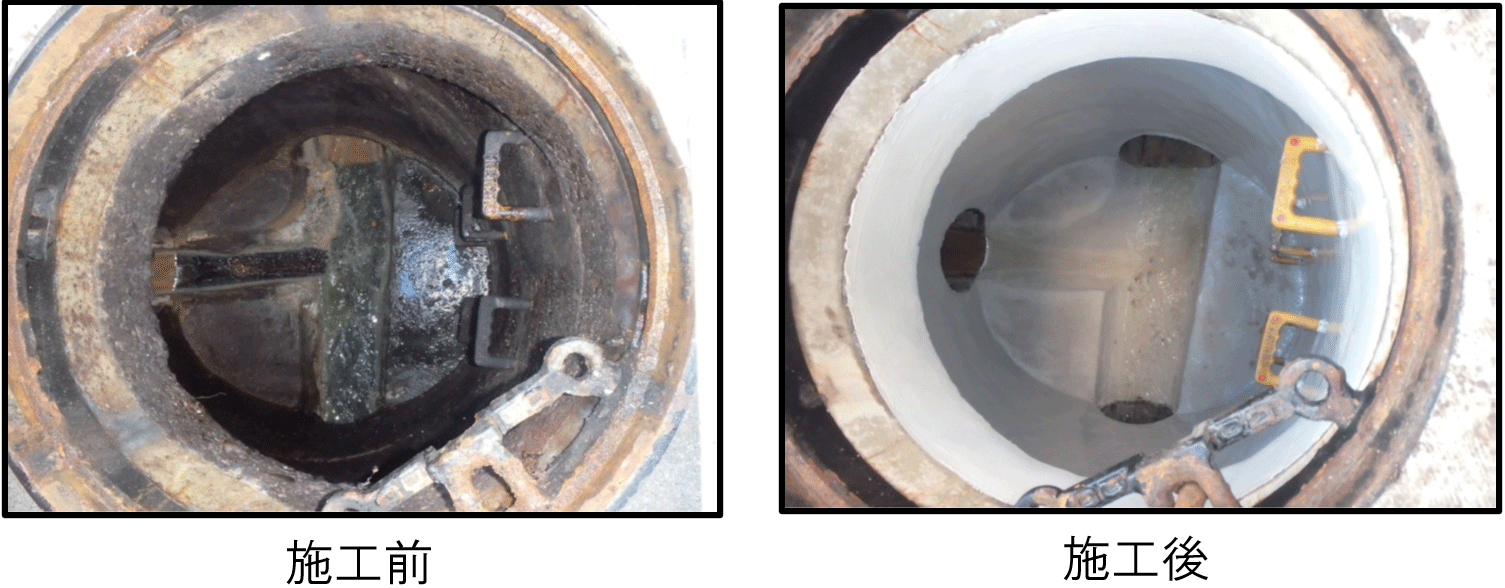

本工法は、コンクリート腐食により劣化した（または腐食が進行する恐れがある）既設構造物に
防食被覆材を塗布することで、コンクリートの表面を被覆防護して、腐食の進行を防止する塗布型
ライニング工法です。
塗布面の劣化部を200MPa以上の超高圧水により除去し、健全層の露出確認後に下地調整と共に、 防食被覆材を塗布します。

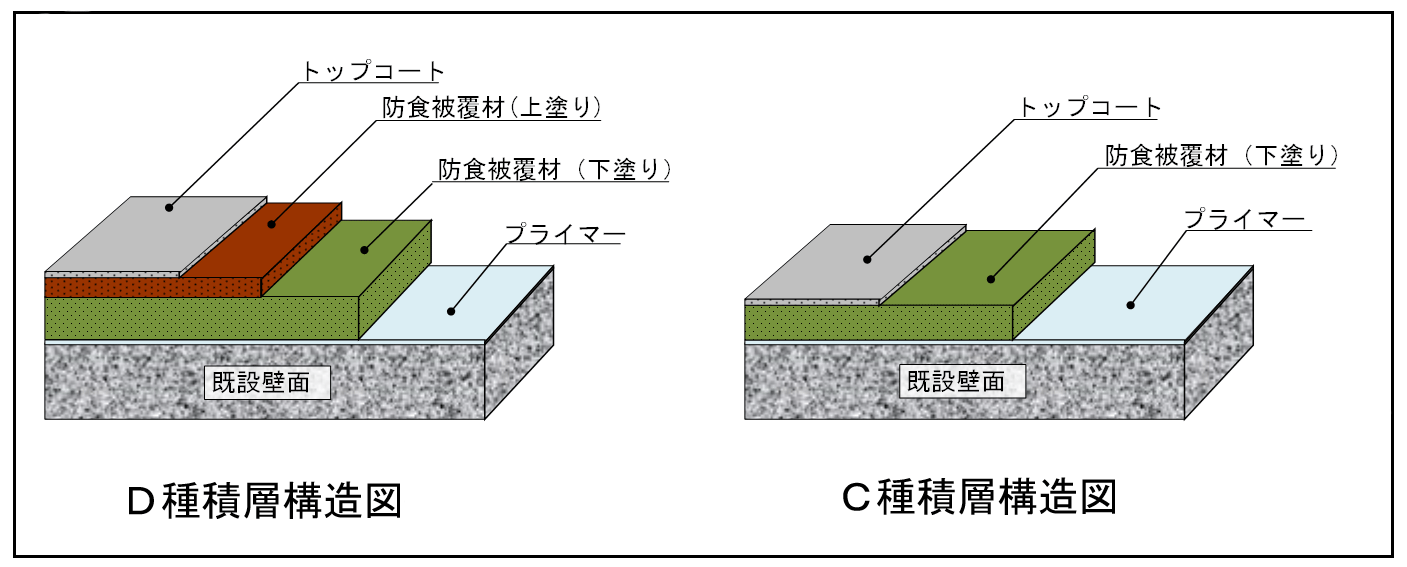

使用する防食材料は、上面からトップコート、防食被覆材（上塗り）、防食被覆材（下塗り）で
構成され、防食被覆材はエポキシ樹脂を主剤としています。
●適用範囲
●対象施設
・コンクリート製の下水道施設（処理施設、ポンプ場、管きょ、マンホール）
・作業者が施工可能な形状
●工事区分 新設、改築および更新
●実用化技術認定-東京都下水道局-
2012年4月 D種認定、 2019年4月 C種認定

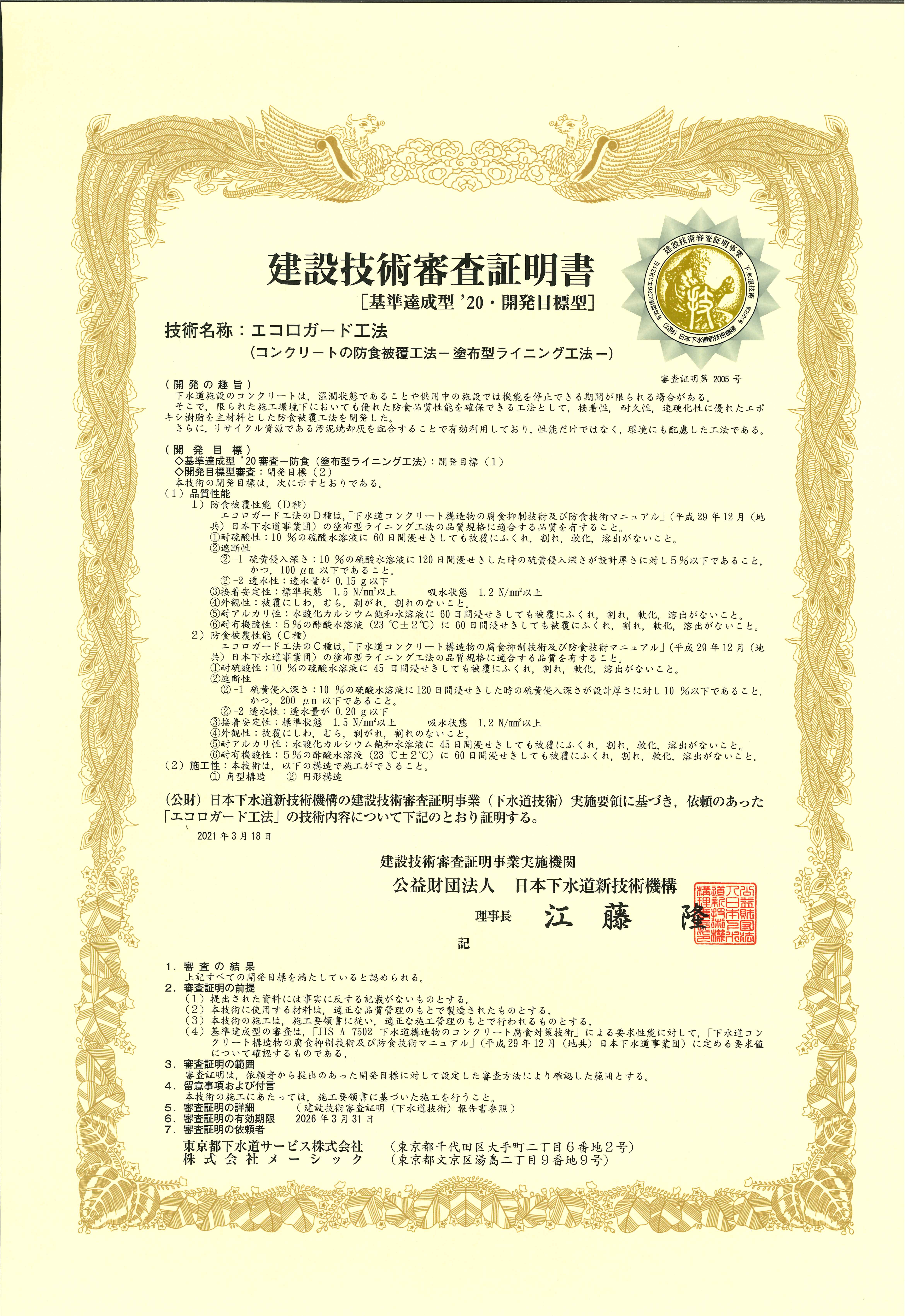

●建設技術審査証明-下水道機構-
2021年3月 C種認定、D種認定
●特徴
- ●非開削の塗布型マンホール更生工法
- ●既設マンホールとの一体化により耐震性能（L1,L2）を確保
- ●耐薬品性、耐硫酸性を有するエポキシ樹脂を使用
- ●内面の腐食状況に応じた設計が可能
- ●施工後の内空寸法は標準寸法内で維持管理に影響しない
●概要

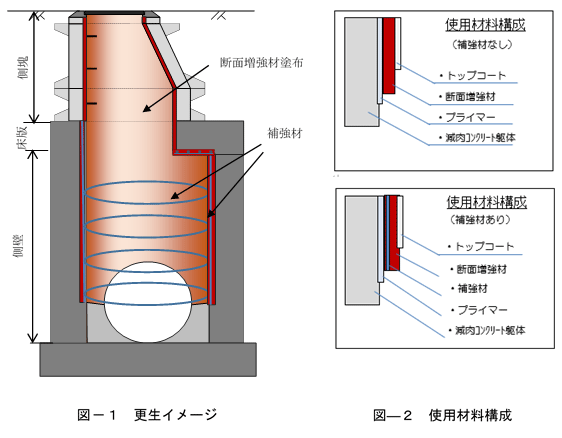

本工法は、複合タイプのマンホール更生工法です。
施工は、塗布面の劣化部を200MPa以上の超高圧水により除去し、健全層の露出確認後に素地調整をしたのち所定の厚みで断面増強材を塗布し、トップコートで仕上げます。更生は既設マンホールの腐食程度により、断面増強材のみで施工する場合と断面増強材と鋼製の補強材を組み合わせて施工する場合があります。
使用する断面増強材については高強度で耐久性に優れているエポキシ樹脂を使用し、リサイクル資源である汚泥焼却灰を配合したエポキシ樹脂材料と、汚泥焼却灰を含まないエポキシ樹脂材料の2種類があります。
●適用範囲
●設計標準マンホール マンホール深：５ｍ以下
①下水道マンホール側塊（円形９０～１５０ｃｍ、楕円形）
②下部側塊（円形９０～２２０ｃｍ、短形９０*１２０ｃｍ、楕円形１２０*９０ｃｍ）
③減肉量：側塊－鉄筋かぶりまで、側塊－５０ｍｍまで
●組立マンホール Ｍ深：Ⅰ種５ｍ、Ⅱ種１０ｍ以下
①（円形１～５号）Ⅰ種、Ⅱ種
②減肉量：内側鉄筋かぶりまで

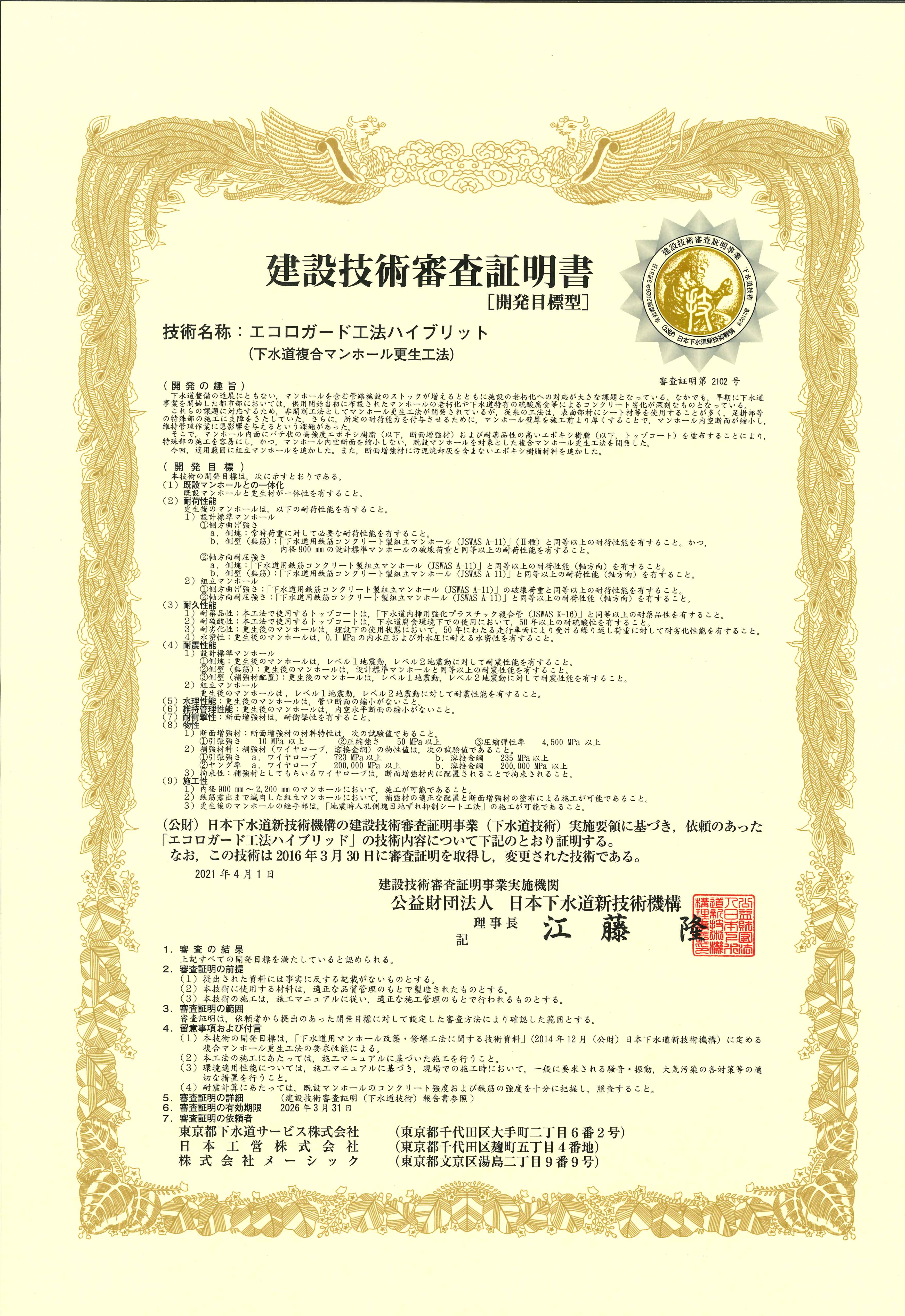

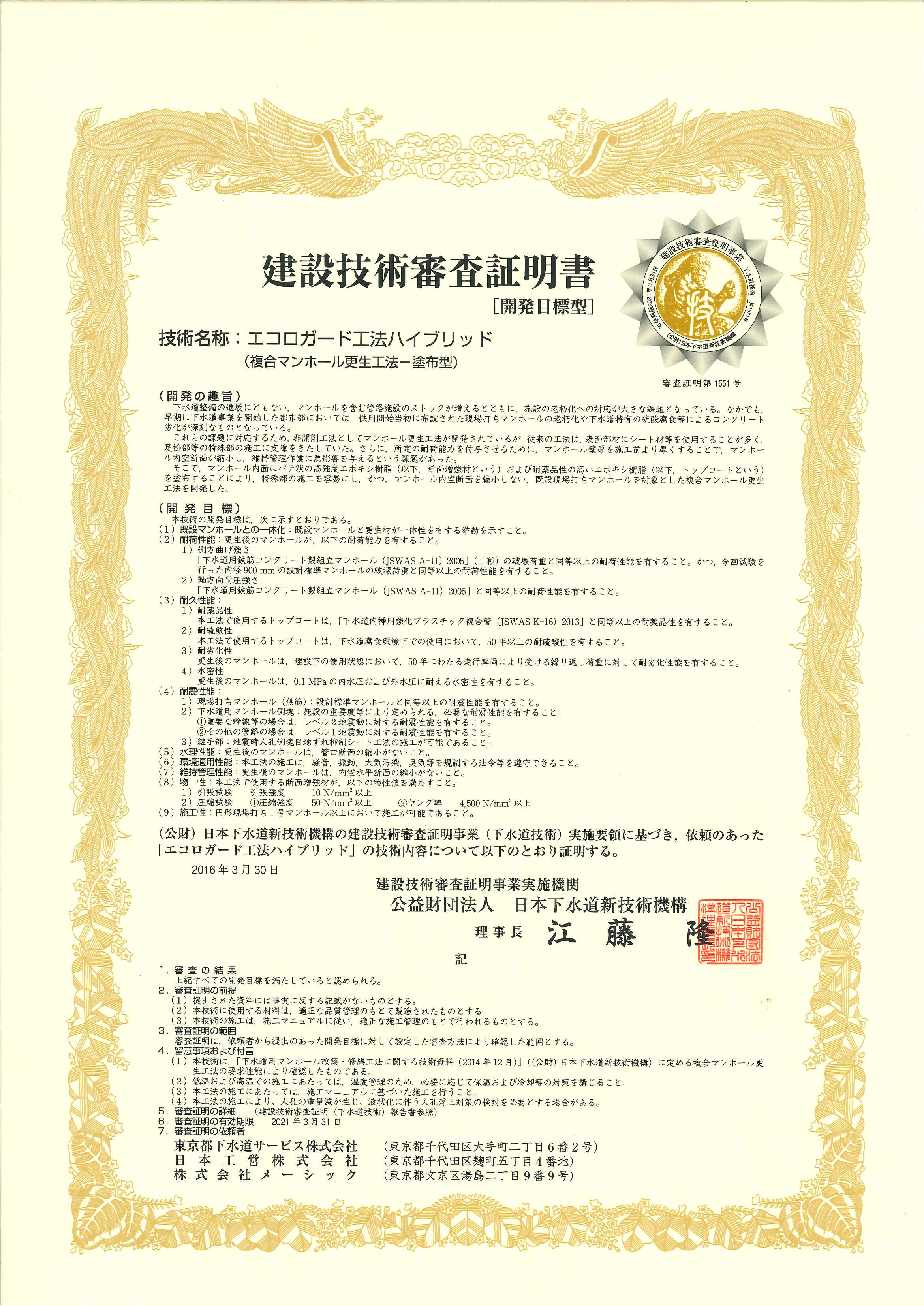

●建設技術審査証明取得
（公財）日本下水道新技術機構
2016年3月 第1551号 2021年4月 第2102号
●特徴

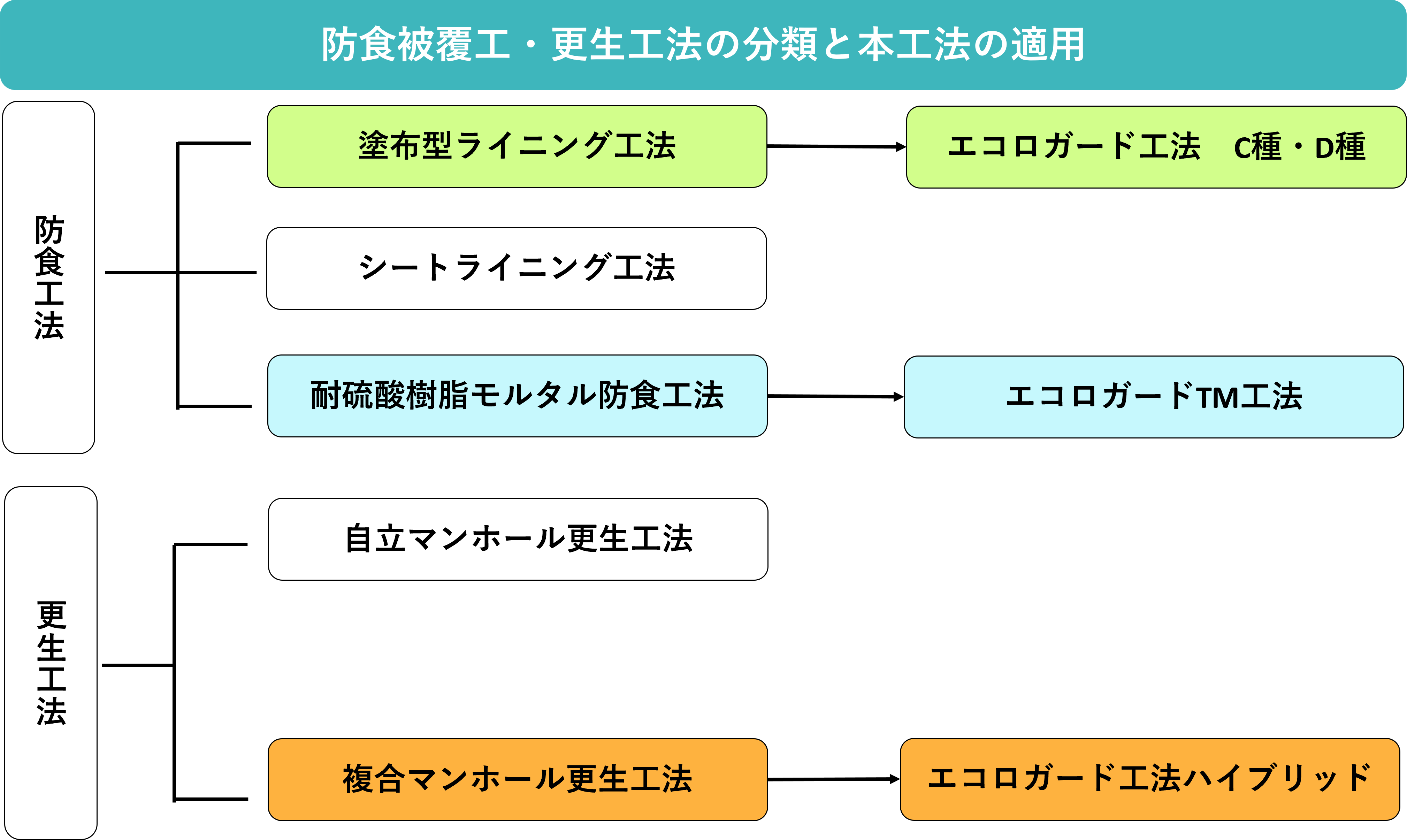

- ●JS防食技術マニュアルの防食被覆工法の分類において、設計腐食環境Ⅱ類、工法規格C種と同等の性能を有し、さらに高い耐硫酸性を有する
- ●JS防食技術マニュアルの断面修復用モルタルの品質規格に対応、さらに規格を上回る強度を有する
- ●人力施工によって狭所箇所での施工が可能。型枠・支保材等不要。足掛金物の撤去も不要
- ●高湿度・高湿潤の環境下でも施工可能
- ●養生時間が短く、施設の稼働停止時間を最小限に抑えることが可能
●概要
本工法は、速硬化性の有機系耐硫酸樹脂モルタルを用いて、防食被覆層を形成するモルタルライニング工法があり、断面修復用モルタルとして同一材料をもちいることで、施工時間の短縮を図れる技術です。

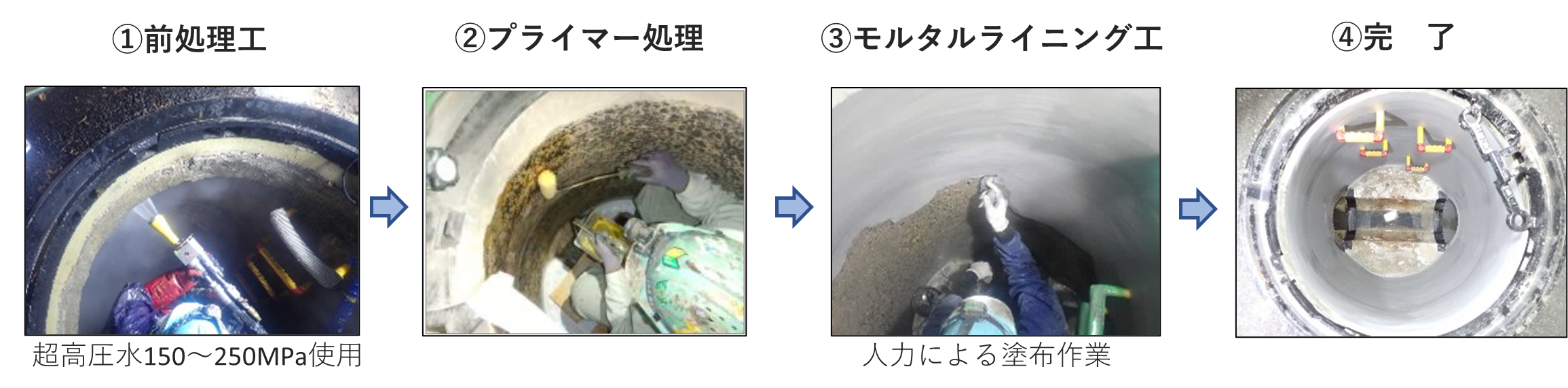

施工方法は、超高圧水よりコンクリート劣化部を除去した後、プライマーを塗布し、その上面に耐硫酸樹脂モルタルを塗布し、防食被覆層を形成します。断面修復が必要となる場合は、防食被覆層と同一の耐硫酸樹脂モルタルを使用することで、断面修復および防食被覆を同時に行います。塗りつけは、人力施工で行うため、型枠や支保工などの特殊な資機材を必要としません。
●適用範囲
●対象施設：下水道施設（処理場、ポンプ場、管きょ、マンホール等）
●形状：作業者が施工可能な形状（円形構造、角形構造）

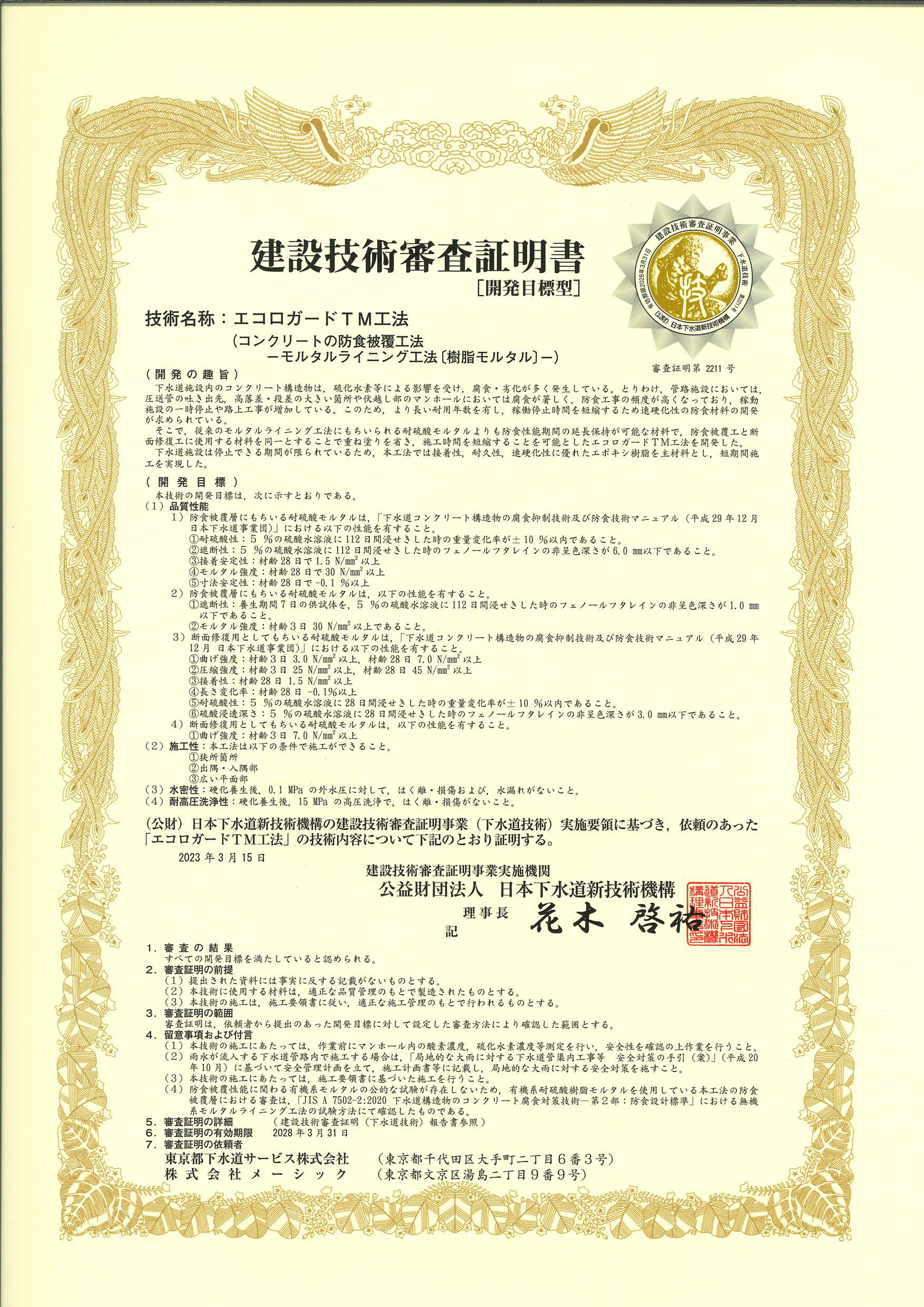

●建設技術審査証明取得
（公財）日本下水道新技術機構
2023年3月 第2211号
●その他

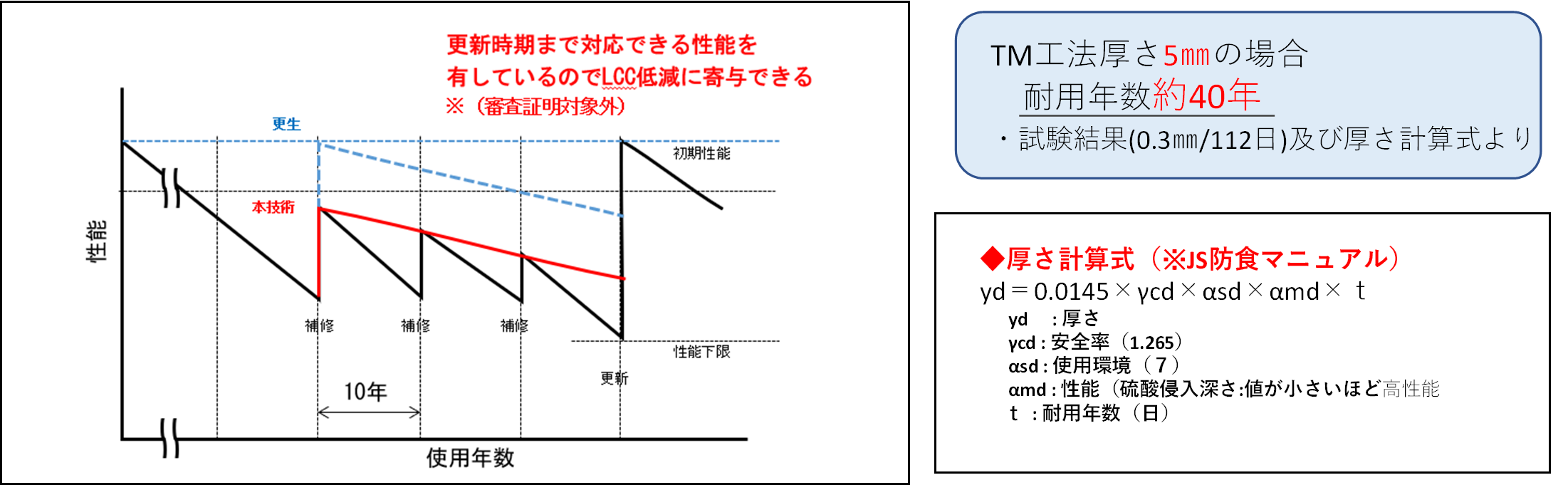

本工事は、超抗耐食性材料をもちいており、従来の防食工法と比べ長期間防食性能を有するためにライフサイクルコストの低減に寄与します。（JS防食マニュアル参考）
